Тестирование резкости объектива
После того как удостоверились в отсутствии бэк-фокуса настало время проверить оптические характеристики: резкость и ее равномерность по полю кадра, а также оценить дисторсию ивиньетирование. Для этого понадобится специальная мира распечатанная на лазерном принтере — скачать ее можно здесь (600 dpi, 27x18 см). В крайнем случае подойдет равномерно заполненный мелким текстом газетный лист.
Закрепляем миру на стене. Желательно добиться ее равномерного освещения. Камера на штативе, нацелена в центр мишени. Как и в предыдущем тесте устанавливаем баланс белого (WB), покадровый режим автофокусировки (One-Shot), отключаем стабилизатор изображения (если есть). Дистанция до мишени должна быть такой, чтобы мира целиком занимала поле кадра, для очень широкого угла можно расположить рядом несколько листов. При этом важно, чтобы плоскость миры была перпендикулярнаоптической оси объектива.
Для тестов подойдет режим Av (приоритет диафрагмы) с положительной экспокоррекцией (EV +1,6 … +2). Чтобы избежать сотрясения камеры лучше использовать автоспуск или дистанционный пульт, если камера позволяет, то включить предварительный подъем зеркала.
 Проверка резкости объектива SIGMA AF 18-50 f/3.5-5.6 DC: камера 300D, фокусное f=24 мм, диафрагма f/4 (максимальная для данного фокусного). Даже на уменьшенном снимке видно, что объектив сильно "мылит" слева, особенно в нижнем углу (обычно это свидетельствует о плохом качестве сборки — линзы не точно установлены). Также заметны подушкообразная дисторсия и виньетирование (скачать миру, 472 КБ) |
Делаем серию снимков на различных значениях диафрагмы — от максимально открытой до f/16.
Такой тест позволит не только оценить равномерность резкости по всему полю кадра, но и определить при каком относительном отверстии можно получить наиболее четкую картинку. На полностью открытой диафрагме объектив "мылит" сильнее (аберрации наиболее ярко выражены). По мере уменьшения относительного отверстия аберрации уменьшаются. Примерно начиная с диафрагмы f/11-f/13 происходит плавное падение контраста из-за дифракционных эффектов — идеальная "точка" размывается в дифракционное пятнышко. Размер этого пятнышка становится соизмерим с пикселем матрицы (6-7 мкм для формата APS-C, см. также статью "Из жизни пчел или о макросъемке на природе и глубине резкости"). Поэтому дальнейшее уменьшение относительного отверстия (f/16 и более) обычно не целесообразно ("дифракционное размыливание" изображения хорошо заметно на диафрагме f/22 — см. рис. ниже).

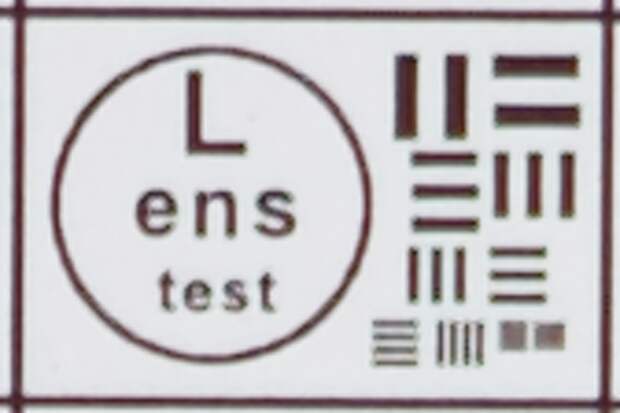

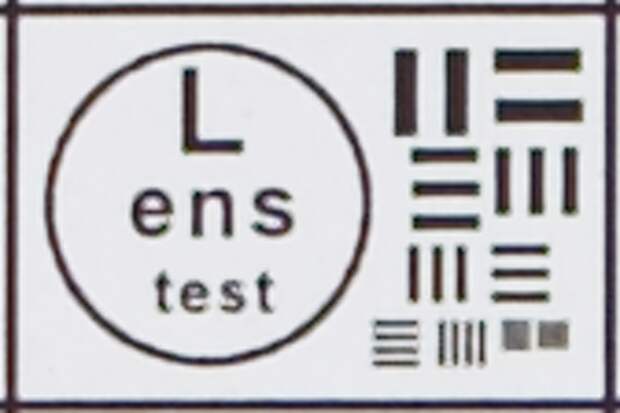

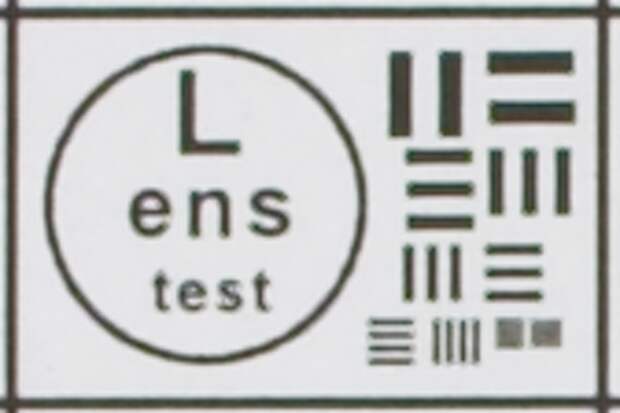

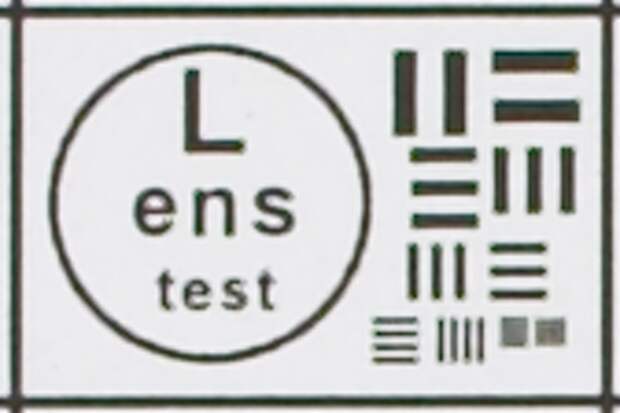

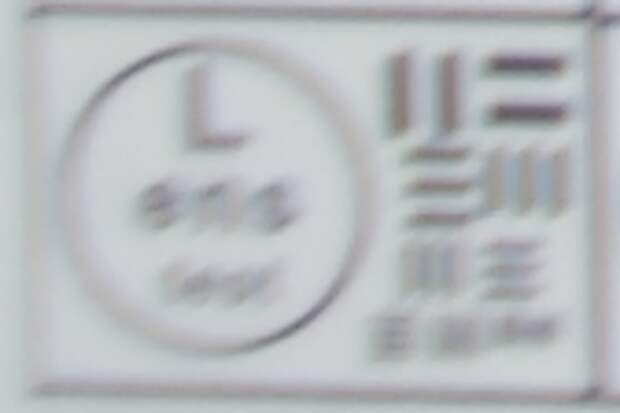

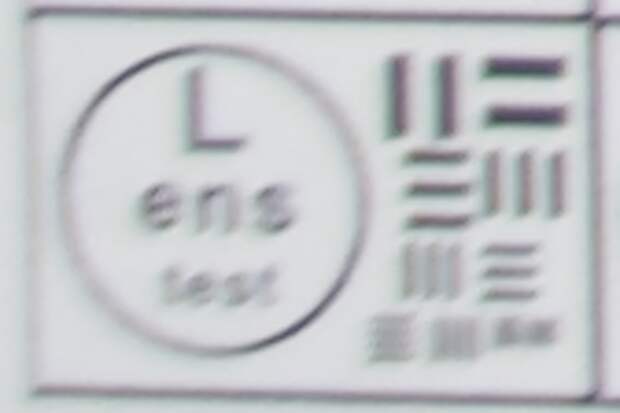

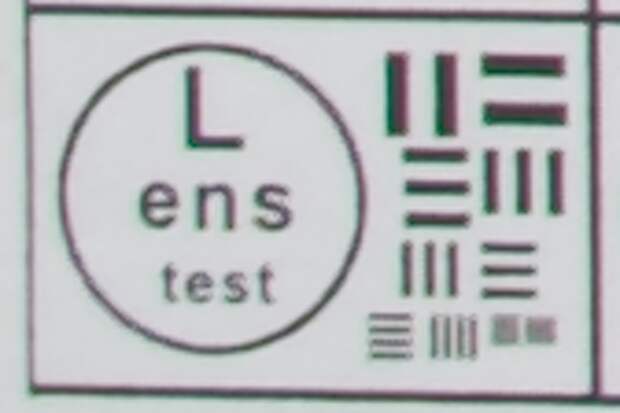

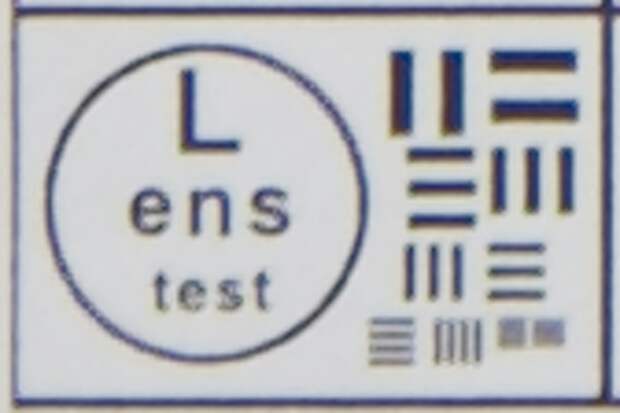

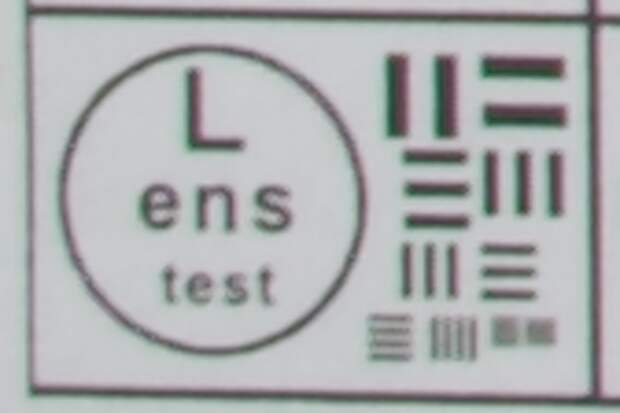

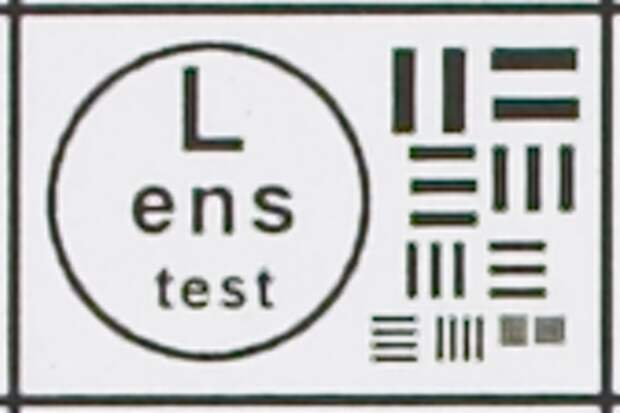

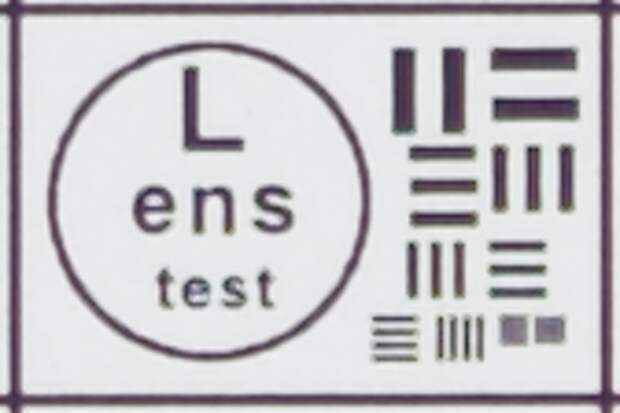

100%-ные кропы снимков, сделанных при различных значениях диафрагмы: камера 300D, объектив SIGMA AF 18-50 f/3.5-5.6 DC, фокусное f=24 мм; конвертирование из RAW с помощью Capture One (параметры по умолчанию). Наибольшая резкость по центру кадра достигается на диафрагме f/8, а приемлемое качество на краю кадра — только после f/11. |
Как расшифровать полученные снимки? Оценить контрастность объектива можно визуально почерноте толстых линий (или букв) и четкости их границ. Наиболее черные и четкие буквы и полоски при диафрагме f/8 (по центру кадра). При той же прикрытой до f/8 диафрагме (на два стопа!), разрешающая способность объектива на краю кадра все еще низкая — мелкие вертикальные полоски не различимы (в данном примере эти полоски соответствуют разрешению примерно 35 пар линий/мм). Если прикрыть диафрагму до f/11, то разрешение объектива на краю кадра становится лучше, но контрастность начинает падать из-за дифракции. Делаем вывод: наилучшая резкость для тестируемого экземпляра достигается в диапазоне f/8 — f/11, но качество картинки по углам оставляет желать лучшего даже на прикрытой диафрагме.
Дополнительно полученные снимки позволяют оценить виньетирование — затемнение на краю кадра по сравнению с центром (наиболее заметно при максимально открытой диафрагме f/4). А такжедисторсию — в идеале ячейки миры должны быть прямоугольными по всему полю кадра, а окружности не должны искажаться в овалы.
Для зум-объективов резкость зависит не только от диафрагмы, но и от фокусного расстояния. Для определения наиболее резкого диапазона фокусных расстояний целесообразно сделать серию снимков на разных положениях зумирующего кольца.

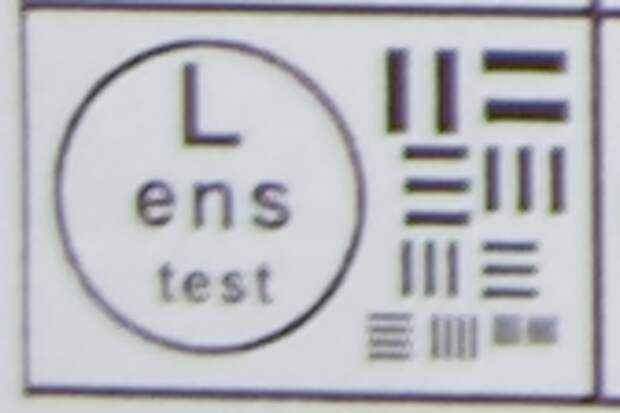

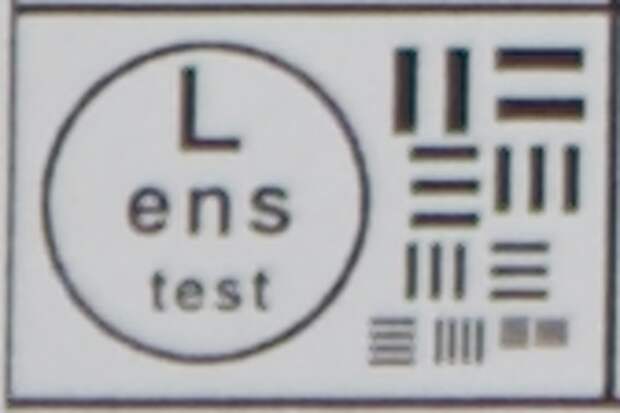

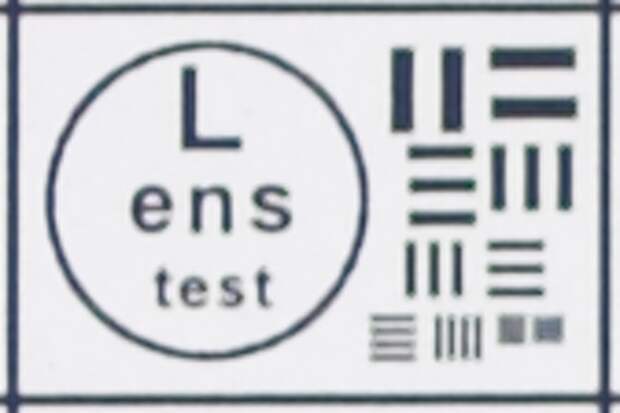

100%-ные кропы снимков, сделанных при различных фокусных расстояниях на полностью открытой диафрагме: камера 300D, объектив EF 24-70 f/2.8 L, диафрагма f/2,8; конвертирование из RAW с помощью Capture One (параметры по умолчанию). Наилучшая резкость наблюдается для f=35 мм. На крайних положениях зума изображение мыльноватое (особенно на краю кадра) и заметна небольшая дисторсия. |
На следующих фотографиях показано к чему может привести "мыло" объектива на практике. Как видно съемка на натуре подтверждает результаты тестов: объектив SIGMA 18-50 не блещет резкостью по углам кадра, даже на прикрытой до f/8 диафрагме.
Сравнение резкости на краю кадра для различных объективов: камера 300D, f=50мм, диафрагма f/8; конвертирование из RAW с помощью Adobe Camera RAW | ||||||
Сравнение резкости на краю и по центру кадра: камера 300D, объектив SIGMA AF 18-50 f/3.5-5.6 DC, f=50мм, диафрагма f/8; конвертирование из RAW с помощью Adobe Camera RAW. На краю кадра заметны весьма неприятные аберрации, как будто произошла "шевеленка", хотя на самом деле съемка велась со штатива в безветренную погоду (по центру кадра изображение резкое) | ||||||
