Проверка объектива на бэк-фокус
Понятие бэк-фокус (back-focus, от англ. "back" — задний) означает, что при наведении на точку фокусировки объектив промахнулся назад — глубина резкости (ГРИП) сместилась назад. При фронт-фокусе (front-focus, от англ. "front" — передний) соответственно промах произошел вперед, ГРИП сместилась вперед.
Для тестирования объектива на бэк-фокус используем специальную шкалу с мишенью. Ее несложно изготовить своими руками: распечатать на лазерном принтере, наклеить на плотный картон и сделать прорези для устойчивости. Скачать шкалу можно здесь (разрешение 300 dpi, размер 24x15 см).
  Шкала с мишенью для тестирования автофокуса (скачать, 33 КБ) |

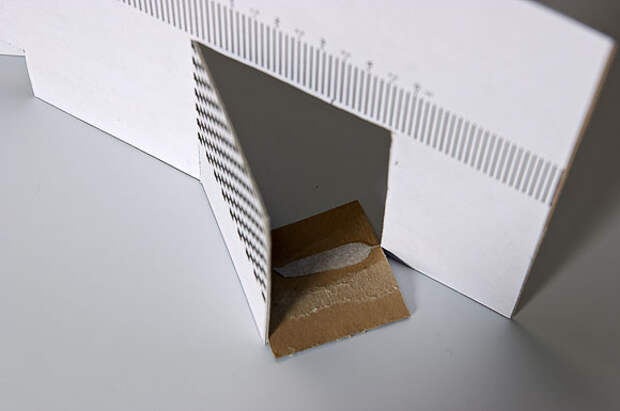

Отгибаем уголок примерно на 45° и устанавливаем шкалу на стол. Для удобства под мишень можно поставить распорку в виде квадрата со стороной 46 мм (его можно вырезать из картона, он как раз будет соответствовать углу 45°).
Камера на столе или на штативе. Устанавливаем баланс белого (WB) по листу бумаги, покадровый режим автофокусировки (One-Shot). Для теста подойдет режим приоритета диафрагмы (Av) с экспокоррекцией (обычно EV +1,3 … +1,5). Снимки делаем на максимально открытой диафрагме (если объектив "мягок", то можно прикрыть диафрагму: например, для полтинника вместо 1,4 использовать 2,8). Если на объективе есть стабилизатор изображения (IS), то отключаем его. Выбираем в фотоаппарате центральную точку фокусировки и направляем камеру так, чтобы плоскость фокусировочной мишени была перпендикулярна оптической оси объектива.
Дистанция до мишени должна быть выбрана таким образом, чтобы в кадр попали деления шкалы — по ним оцениваем точность работы автофокуса.
Фокусировочная метка в видоискателе не должна выходить за пределы мишени с некоторым запасом. Запас по размеру должен быть такой, как и сама метка.Дело в том, что фактически блоки сенсоров автофокуса несколько больше чем обозначены меткой в видоискателе (информация для камер Canon и Nikon, для других камер данных нет). Если более контрастная деталь окажется за пределами метки (на рис. обозначено красным цветом), но в пределах зоны сенсора (обозначено зеленым цветом), то камера сфокусируется по этой контрастной детали. Это источник многих жалоб на бэк/фронт-фокус, хотя на самом деле автофокус срабатывает правильно.

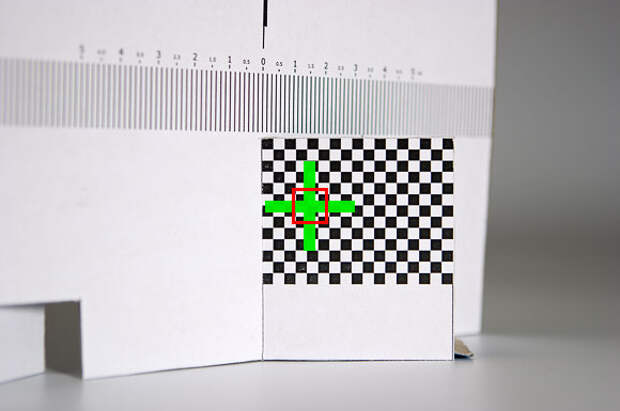

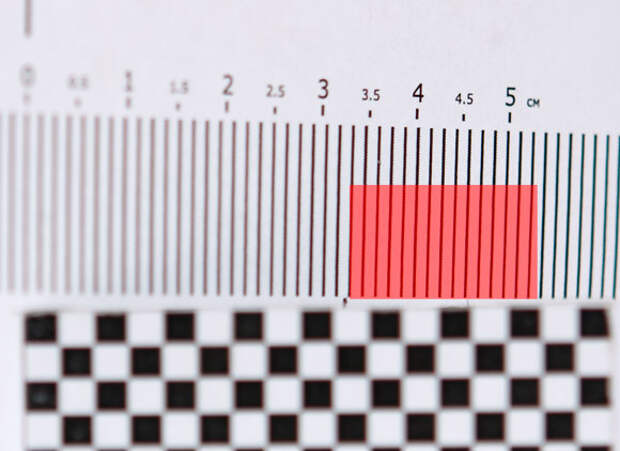

 Тест на бэк-фокус: камера 300D, объектив EF 24-70 f/2.8 L, фокусное f=50мм, диафрагма f/2,8, дистанция до мишени 61 см. Красной рамкой обозначена метка фокусировки в видоискателе, зеленым цветом — фактическая площадь датчиков автофокуса. Видно, что объектив попал в точку — ГРИП распределена примерно по центру шкалы (полный размер, 1699 КБ) |
Вначале тестируем режим автофокуса (переключатель в положении AF). Сбиваем фокусировку в одну сторону, затем наводимся на мишень, делаем снимок. Сбиваем фокусировку в другую сторону, наводимся, делаем снимок. Для достоверности измерений эксперимент повторяем несколько раз (10-ти снимков обычно достаточно). Переключаем объектив в ручной режим (MF) — сбиваем фокусировку и теперь уже крутим фокусировочное кольцо вручную до подтверждения фокусировки, делаем снимок.
Просматривать результаты лучше на мониторе компьютера (а не на экране камеры). При этом следует иметь в виду, что на точность работы автофокуса имеются определенные допуски. Для камер Canon типа 10D, 300D, 350D фокусировка осуществляется в пределах глубины резко изображаемого пространства (ГРИП). Камеры типа 1D, 1Ds, 20D, 30D, 400D, 5D имеют более точную систему фокусировки — она задействуется, если на тушку поставили объектив с диафрагмой f/2.8 или светлее (речь идет о вертикальной чувствительности крестового датчика). Для "единичек" (1Dxx) допуск в три раза точнее (меньше) и составляет 1/3 ГРИП. Для 20D, 5D (30D, 400D) в два раза точнее — в пределах 1/2 ГРИП.
При вычислении ГРИП допустимый кружок нерезкости принимается равным 0,035 мм для формата 24x36 мм (1Ds, 5D), что составляет приблизительно 1/1000-1/1500 диагонали кадра при формате отпечатка 5x7 дюймов и расстоянии обзора 25-30 см. На резкость изображения влияет коэффициент увеличения изображения. Соответственно для кропнутых матриц допустимый кружок рассеяния будет меньше, чем для полного кадра в виду того, что для получения отпечатка того же размера, изображение придется увеличивать сильнее (пропорционально кропу). Итак, для кропа 1,3x (1D Mark II, 1D Mark III) допустимый кружок нерезкости будет 0,027 мм, а для кропа 1,6x (30D, 400D) — 0,022 мм. Информация о точности работы автофокуса и допустимом кружке нерезкости взята из книги "EF Lens Work III. Глаза EOS.", документации к камерам EOS, а также из публикаций Боба Аткинса (Bob Atkins — известный журналист и апологет фотоаппаратов от фирмы Canon) и Чака Уэстфолла (Chuck Westfall — глава отдела технической информации Canon). Для удобства вычисления ГРИП можно воспользоваться специальнойпрограммой.
Если объектив не "попал" в точку, то следует посмотреть, насколько сильно смещена ГРИП и как часто объектив "промахивается" (сделать серию снимков). В соответствии с указанными выше допусками небольшой "промах" может считаться в пределах нормы, как, например, получилось для 100-милиметрового макрика на приведенной ниже фотографии (фронт-фокус в пределах ГРИП). Несмотря на то, что формально Canon не считает это ошибкой, на практике может получиться неприятный результат, например, при съемке человека в полный рост. На таком расстоянии (порядка 7-10 м) навести резкость вручную практически невозможно, а из-за небольшого фронт-фокуса максимальная резкость смещается на передний план, при этом объект съемки оказывается достаточно "мягким".

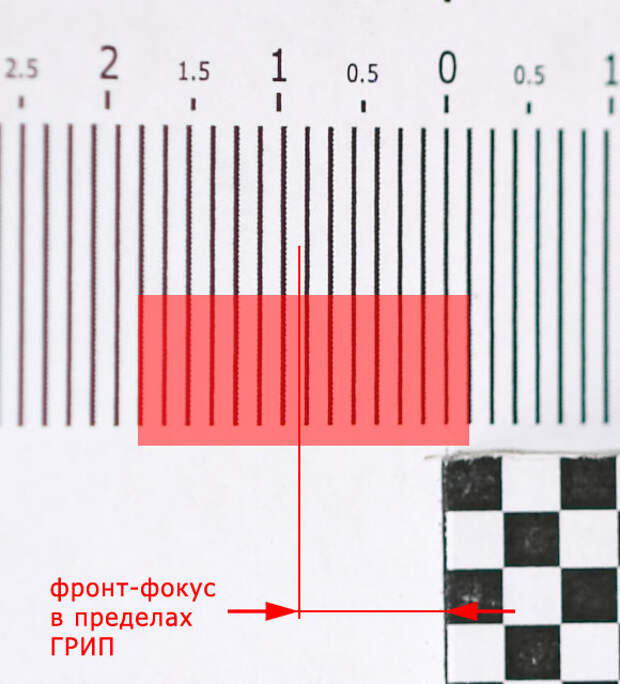

 Тест на бэк-фокус: камера 300D, объектив EF 100 f/2.8 MACRO USM, фокусное f=100мм, диафрагма f/2,8, дистанция до мишени 1,39 м. Красным цветом закрашена ГРИП (около 2 см). Как видно произошел фронт-фокус, но в пределах ГРИП, что с точки зрения Canon допустимо для данного класса камеры (полный размер, 1567 КБ) |
Если точка фокусировки систематически вылетает за допустимое значение (1 … 1/3 ГРИП в зависимости от точности датчика), то налицо бэк/фронт-фокус. Промахиваться может не только объектив, но и камера. Поэтому, если автофокус "мажет" с разными объективами, есть повод задуматься о юстировке "боди".
 Пример бэк-фокуса — точка фокусировки явно не в пределах допуска (ГРИП) |
Дополнительную информацию о тестировании автофокуса см. в статье "Проверка объектива на бэк-фокус (дополнение)".
